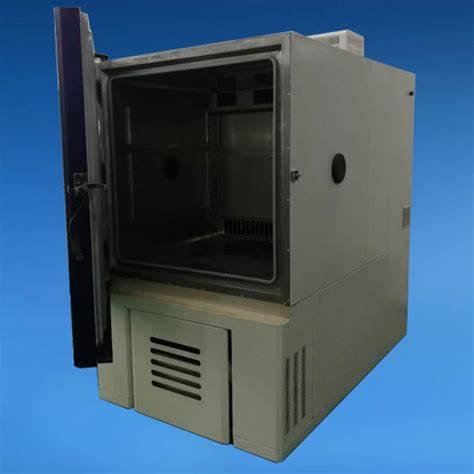

液氮高低溫試驗箱憑借其極快的降溫速率（可達-196℃）和寬廣的溫度范圍，成為材料、電子、航空航天等領域苛刻環境模擬的關鍵設備。然而，其利用液氮直接噴射或換熱制冷的特殊工作方式，以及劇烈的溫度交變，使得某些部件承受著遠超常規試驗箱的應力，成為易損的“痛點”。了解這些薄弱環節，是保障設備穩定運行、降低故障率、延長壽命的關鍵。

核心易損區域及原因分析：

1. 密封系統：溫度沖擊與材料老化的主戰場

   • 箱門密封條（門封）：

     • 損壞形式： 硬化、開裂、變形、彈性喪失。

     • 原因：

       • 極端溫度交變： 從超低溫（-196℃）迅速升至高溫（如+150℃+），橡膠或硅膠材料反復經歷劇烈的熱脹冷縮，加速老化脆化。

       • 機械應力： 頻繁開關門導致的擠壓、摩擦。

       • 低溫脆性： 在深低溫下，普通橡膠會失去彈性變脆。

   • 觀察窗密封：

     • 損壞形式： 密封失效導致窗口結霜結冰、漏冷漏熱。

     • 原因： 同樣受劇烈溫變影響，且窗框與玻璃/多層玻璃之間的熱膨脹系數差異可能導致應力集中。

   • 穿線孔/測試孔密封塞：

     • 損壞形式： 密封失效，導致冷氣泄漏、外部濕氣侵入（引起冰堵）。

     • 原因： 頻繁插拔線纜、密封材料老化、安裝不當。

2. 液氮系統：低溫流體與控制的挑戰

   • 液氮噴射電磁閥/調節閥：

     • 損壞形式： 閥芯卡滯、內漏/外漏、線圈燒毀、響應遲鈍。

     • 原因：

       • 低溫卡滯/冰堵： 液氮中的微量水分或外部侵入濕氣在閥內凍結；低溫導致潤滑失效，運動部件卡死。

       • 熱應力疲勞： 閥門在高溫（關閉時）和超低溫（開啟噴射時）間反復切換，材料承受巨大應力。

       • 顆粒物磨損： 液氮或管路中可能存在的雜質沖刷閥芯閥座。

       • 頻繁動作： 在快速降溫或溫度保持階段，閥門可能高頻開關，加速磨損。

   • 液氮管路（特別是接頭、焊縫）：

     • 損壞形式： 泄漏（液氮或冷氣）。

     • 原因：

       • 低溫收縮/熱應力： 管路在常溫安裝，通入液氮后劇烈收縮，接頭和焊縫處應力集中。

       • 振動： 液氮快速氣化產生的沖擊（“液錘”效應）、設備自身振動。

       • 材料疲勞： 反復的熱脹冷縮導致金屬疲勞。

   • 噴嘴/擴散器：

     • 損壞形式： 堵塞、變形、銹蝕。

     • 原因： 液氮雜質、冰堵；高溫氣流（在做高溫試驗時）的沖刷氧化；熱應力變形。

   • 液位傳感器/壓力傳感器（若涉及儲罐）：

     • 損壞形式： 測量失準、失效。

     • 原因： 低溫環境影響電子元件性能；結霜結冰；傳感器膜片因熱應力或低溫脆化損壞。

3. 加熱系統：冷熱夾擊下的脆弱

   • 加熱器（通常為不銹鋼護套電熱管）：

     • 損壞形式： 燒斷、護套開裂、引線處絕緣失效、干燒損壞。

     • 原因：

       • 極端熱應力： 從超低溫狀態直接通電加熱，巨大的溫差使加熱管表面材料承受極高應力，易導致護套焊縫或材料本身開裂（尤其在功率密度高時）。

       • 液氮/冷氣沖擊： 如果加熱器布局不當或噴射控制不良，液氮或冷氣流可能直接沖刷高溫的加熱管，加劇應力。

       • 干燒： 在低濕度環境下，若加熱器表面無負載（如空氣循環不足），局部溫度可能過高導致?lián)p壞。

       • 引線處冷熱交替： 引線出口處密封老化或設計不良，冷氣侵入導致內部結露或凍裂絕緣。

   • 加熱器固態繼電器：

     • 損壞形式： 擊穿短路、觸點粘連。

     • 原因： 大電流切換（尤其加熱器冷態啟動時電阻小，浪涌電流大）；散熱不良；頻繁通斷導致累積損傷。

4. 內部結構件：應力與腐蝕的侵蝕

   • 樣品架/托盤/支架：

     • 損壞形式： 變形、開裂、銹蝕。

     • 原因： 劇烈的熱脹冷縮導致金屬疲勞；高溫試驗時的氧化；承重或放置樣品不當導致過載變形；材質不耐低溫（普通鋼材低溫脆化）。

   • 內膽壁板/風道擋板：

     • 損壞形式： 變形、焊縫開裂、涂層剝落。

     • 原因： 劇烈的溫度梯度導致板材內應力不均而變形；熱應力導致焊縫疲勞開裂；冷熱交變、濕度變化導致涂層附著力下降剝落（進而可能引起基材銹蝕）。

   • 循環風機（馬達和葉片）：

     • 損壞形式： 軸承磨損/卡滯、葉片變形/斷裂、馬達線圈受潮/過熱。

     • 原因：

       • 低溫影響： 低溫下潤滑脂粘度增加或失效，軸承阻力增大磨損加劇；葉片材料低溫脆性增加。

       • 熱應力： 葉片在冷熱氣流中工作，反復變形。

       • 冷凝水/結霜： 停機升溫時，冷表面凝結的水汽侵入馬達或軸承。

       • 不平衡： 葉片結冰或變形導致不平衡振動。

5. 保溫層：冷橋與濕氣的威脅

   • 損壞形式： 保溫性能下降（表現為外殼溫度過低、結露、液氮消耗量異常增大）。

   • 原因：

     • 密封失效： 門封、穿線孔等密封不良，導致外部濕氣侵入保溫層。濕氣在低溫下凍結膨脹，破壞保溫材料結構（尤其聚氨酯發泡層），形成“冷橋”。

     • 物理損傷： 維修過程中意外破壞保溫層。

     • 長期老化： 保溫材料本身性能隨時間緩慢衰減。

6. 控制系統傳感器：精度的關鍵點

   • 溫度傳感器（鉑電阻PT100等）：

     • 損壞形式： 測量漂移、斷路、短路、響應遲緩。

     • 原因：

       • 熱應力疲勞： 傳感器本身及其引線反復經歷劇烈溫變，導致內部連接松動、絕緣老化。

       • 機械應力： 樣品碰撞、維護不當導致探頭損傷或引線拉斷。

       • 污染/結露： 樣品釋放的污染物附著影響熱傳導；停機升溫時結露影響絕緣或造成腐蝕。

   • 其他傳感器（濕度、壓力等）： 同樣面臨溫變、結露、污染等問題，尤其在濕度傳感器上，劇烈的溫變和可能的結冰對其傷害很大。

總結與維護策略：

液氮高低溫試驗箱的“脆弱點”主要集中在承受極端溫度沖擊（熱應力）、超低溫材料挑戰（脆化、收縮）、液氮系統特有風險（冰堵、泄漏、液錘）以及密封/絕緣失效的區域。

有效預防和延長壽命的關鍵在于：

1. 規范操作： 避免溫度過沖，合理設置升降溫速率（尤其在極限溫度轉換時）；避免箱門長時間敞開；樣品合理放置，不阻擋氣流和碰撞內壁。

2. 嚴格密封管理： 定期檢查、清潔、保養門封、穿線孔塞等；發現老化變形及時更換；保持試驗箱內部清潔干燥。

3. 定期專業維護：

   • 檢查液氮系統接頭、管路是否有泄漏跡象（結霜、異響）。

   • 清潔或更換過濾器（若有）。

   • 校準溫度、液位等關鍵傳感器。

   • 檢查加熱器電阻、絕緣狀況。

   • 檢查風機運轉是否平穩、無異響。

   • 驗證安全保護裝置（超溫保護、液位低保護等）。

4. 環境保障： 設備安裝在通風良好、環境溫濕度適宜的區域；保證穩定潔凈的液氮供應（減少雜質水分引入）。

5. 選擇優質設備： 在采購時關注關鍵部件（閥門、密封條、加熱器、傳感器、保溫）的材質和品牌，選擇專為深低溫快速溫變設計的型號。

深刻理解這些易損部位及其失效機理，并實施針對性的預防性維護計劃，是大化液氮高低溫試驗箱投資回報、保障試驗連續性和結果可靠性的核心所在。

---
